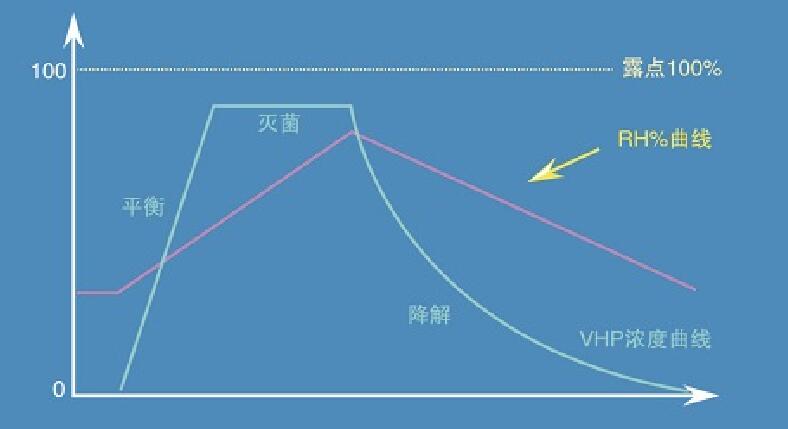

滅菌曲線圖

操作界面

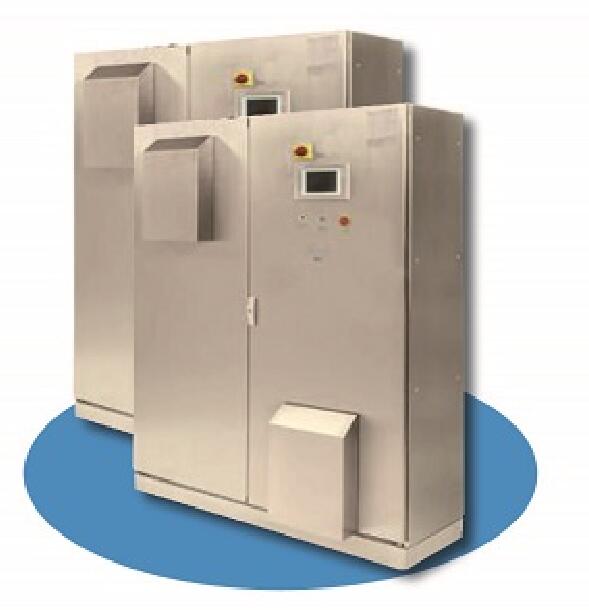

滅菌原理及特點

INNOVE- -HVAC系列VHP滅菌器采用閃蒸汽化技術，將30%-35%的雙氧水汽化后通過空調系統快速均勻分布在滅菌空間內，實現空間6L0G無死角滅菌;滅菌結束后實現過氧化氫的快速降解，無毒無殘留。系統采用模塊化設計，四組平行的VHP發生模塊保證系統的可靠性;滅菌過程采用飽和度和露點控制，保證過氧化氫的沙化狀態。設備整體采用不銹鋼材質，外表光滑無死角;用戶友好的操作界面，用戶可以快速掌握操作技巧;系統的項目管理和執行團隊，從設計、生產、安裝調試、參數開發到驗證服務，可完成制藥、生物安全、醫療、和公共安全領域的交鑰匙工程。

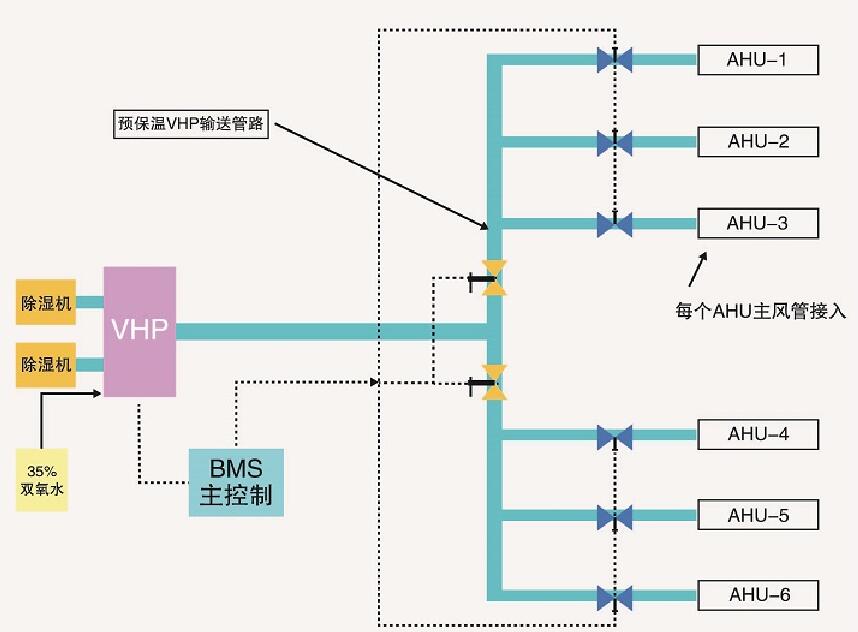

HVAC連接結構圖

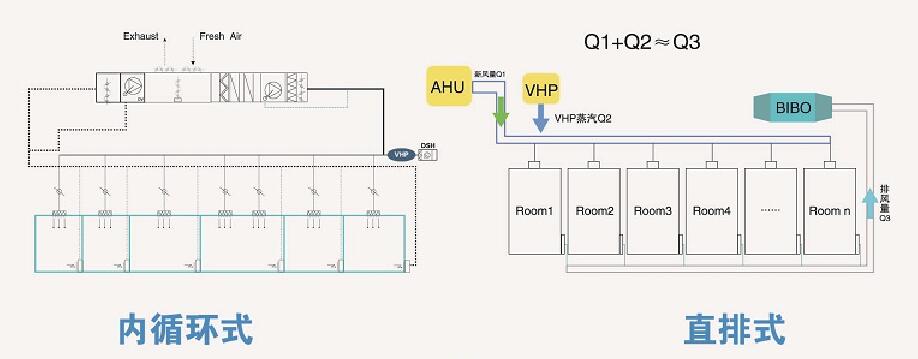

安裝連接方式

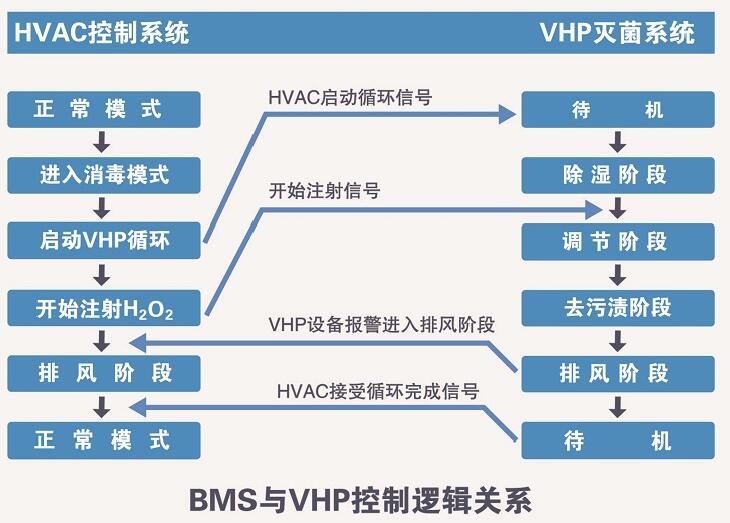

HVAC滅菌系統控制邏輯

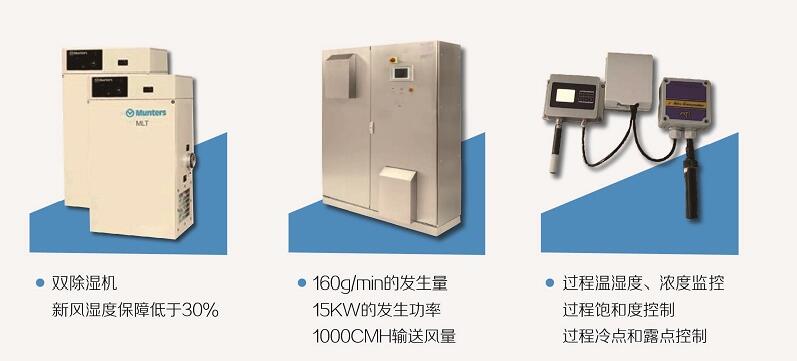

過程控制的關鍵部件和作用

設計注意事項

整個滅菌過程的過氧化氫汽化狀態控制

一過氧化氫的發生:需保證完全打斷氫鍵，采用閃蒸方式

一過氧化氫輸送:新風溫濕度和風量，管路預熱，管路氣密性

一過程控制:飽和度，露點控制和冷點控制

空調系統的配合

一循環或非循環方式

一消毒模式:除濕關閉冷凍水恢復室溫-降頻( 10次左右)

一風管的密封性風管密封圈的材質(氯丁橡膠)

VHP輸送管路的要求

一注意地域和季節變化

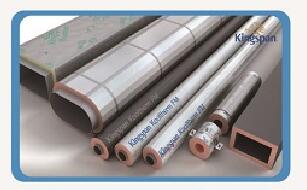

一管路的保溫，密封性和耐腐蝕性

其他移動式VHP發生器

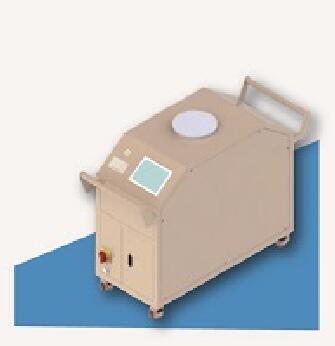

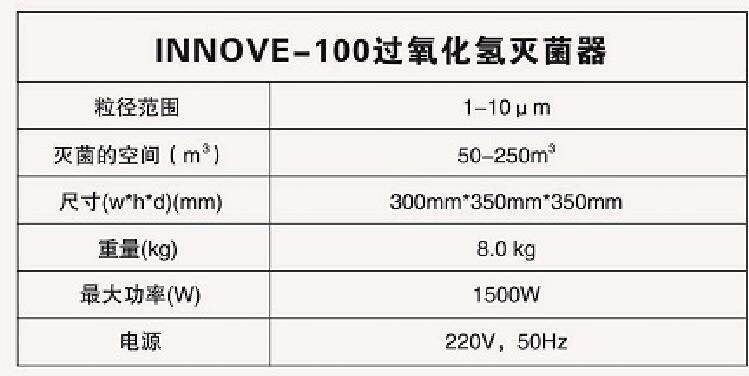

INNOVE-100過氧化氫滅菌器

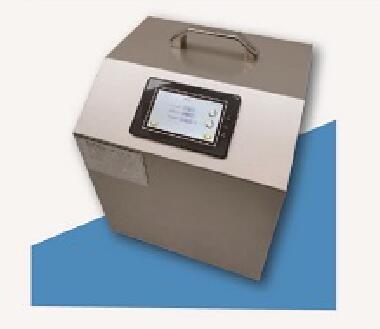

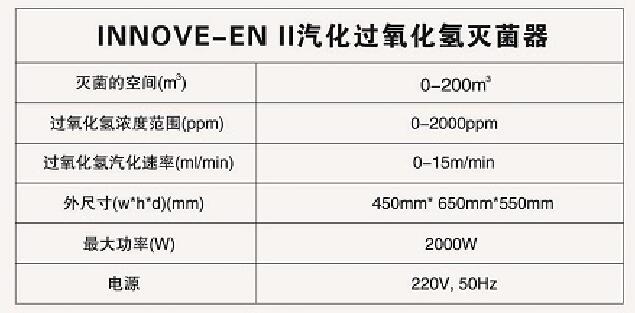

INNOVE-EN lI汽化過氧化氫滅菌器

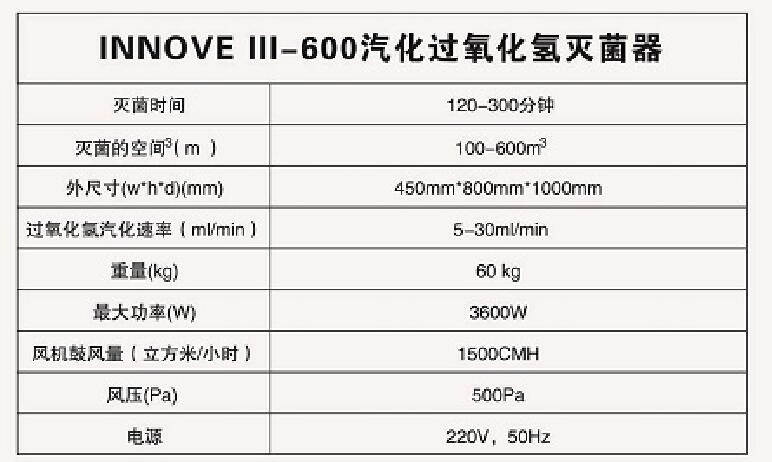

INNOVE 11-600汽化過氧化氫滅菌器
